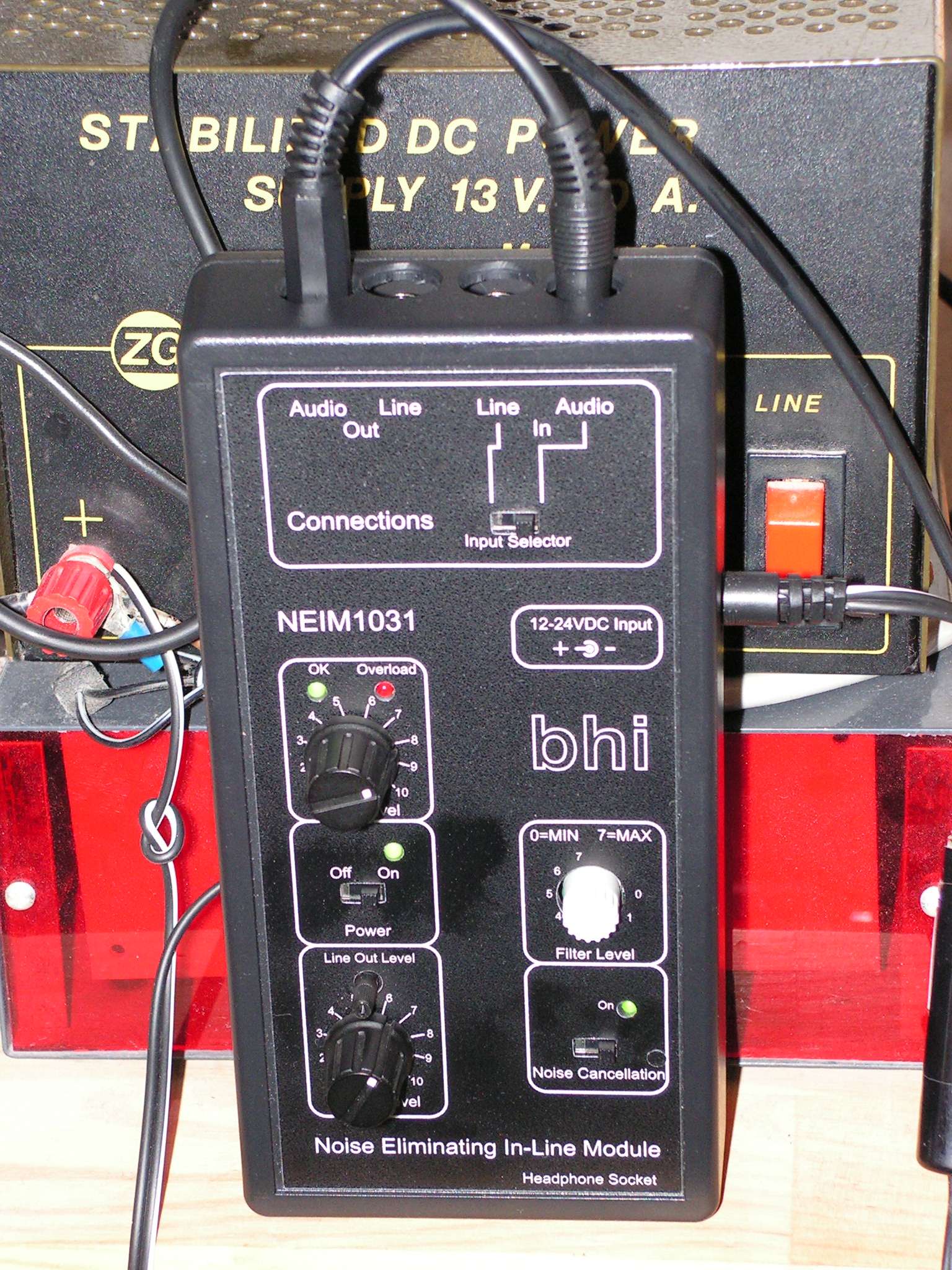

(cliquer sur l'image pour l'agrandir)
Les fiches Jack sur la photographie sont des fiches Jack males stéréo bien que la connectique nécessaire soit des fiches Jack males mono.
Il n'a pas été nécessaire d'utiliser d'adaptateur Jack Mono Male vers Jack Stéréo femelle.
En cas d'écoute sur casque, il n'est pas nécessaire de brancher le casque sur la sortie prévue à cet effet, ce qui permet de laisser l'interface DSP en position "debout" comme sur la photographie ci-dessus.
Voici la documentation en anglais de ce filtre : Cliquer ici
Ci-dessous deux enregistrements de conversation HF pendant lesquels j'ai réalisé des coupures à courir du filtre DSP. Vous n'aurez pas de mal à repérer les périodes où le filtre est actif vu que le bruit de fond diminue fortement :
• QSO breton du 3.5 MHz
• Test sur 7 MHz
L'avantage de ce genre de filtre : Disposer d'un filtre DSP portatif sur ses anciens équipements.
Ce filtre est toujours en vente chez Wimo en Allemagne : Cliquer ici (compter environ 20 euros de frais de port).
