La configuration d'origine est la suivante :
cliquer ici

La tour étant équipée de trois disques durs, cette dernière provoquait une température de carte mère avoisinant les 40°C...
Voici une méthode efficace pour revenir à une température convenable ménageant les composants et surtout les disques durs :
Mise en place d'un ventilateur de fort diamètre
En effet, à débit égal, un ventilateur de plus grand diamètre génèrera moins de bruit.

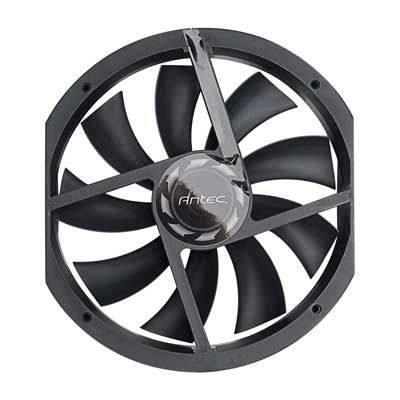

Voici le modèle retenu :
cliquer ici



Ce ventilateur est vendu sans vis de fixation : Un collage à la colle forte est néanmoins possible.
La colle extra forte Scotch "La colle des pros" fonctionne très bien à condition de respecter un délai de séchage de 12 heures.
Evidemment, avec de la colle Néoprène, le collage est plus rapide...

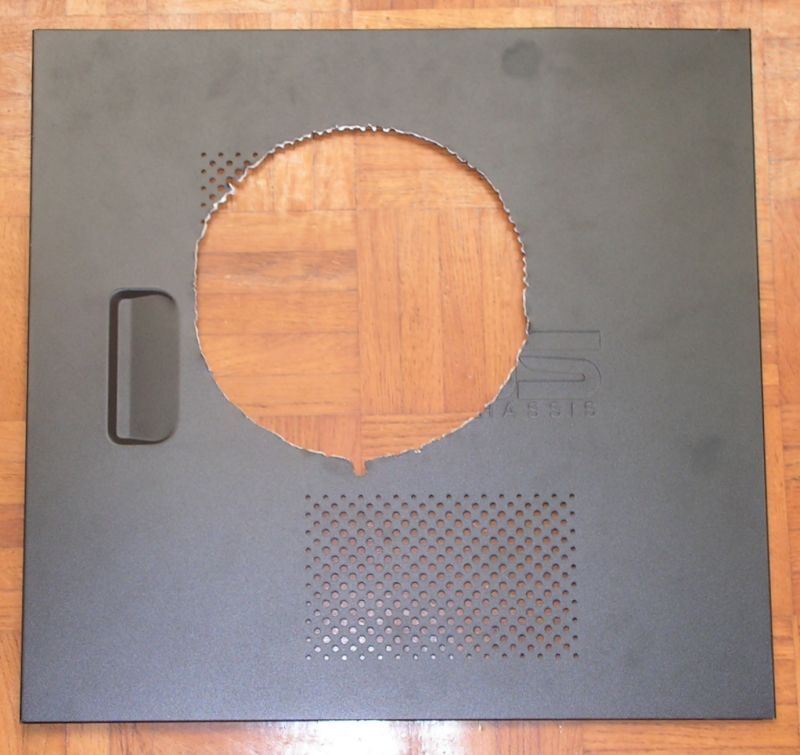

Il est tout d'abord nécessaire de réaliser un trou de fort diamètre.
Le contour intérieur du ventilateur permet de tracer un cercle afin de réaliser une multitude de trous de diamètre 5 mm sur le parcours de ce cercle.
Il est fastidieux de réaliser des trous totalement jointifs. Néanmoins, à l'aide d'une lame de scie à métaux la jonction est aisée (Ne pas oublier de se protéger les mains...).
Il faut ensuite supprimer les copeaux métalliques à l'aide d'une lime. Cela permettra de surcroît de rendre le rebord du cercle moins coupants .

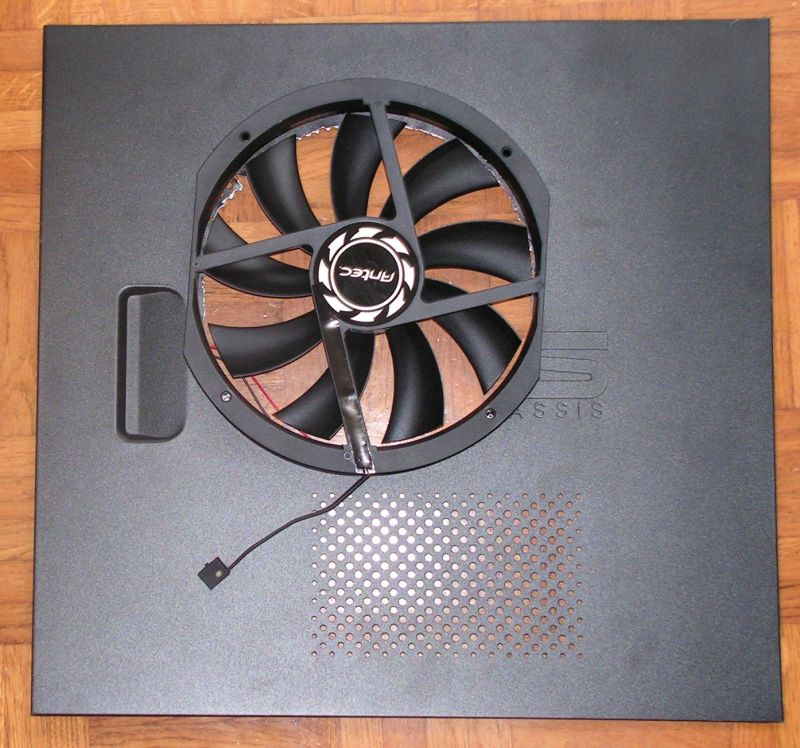

Mise en place du ventilateur

Le collage est totalement invisible avec la colle Scotch.
Le fil visible sur la photographie ci-dessus est terminé par un commutateur trois positions réglant la vitesse de rotation du ventilateur.
A vitesse minimal, le ventilateur est quasiment inaudible.
N'est pas visible sur la photo le connecteur d'alimentation de type Molex disposant d'une entrée et d'une sortie, à l'instar d'une multiprise. Ainsi, si l'ordinateur ne dispose plus de connecteur Molex disponible, ce n'est pas un souci pour raccorder ce ventilateur.

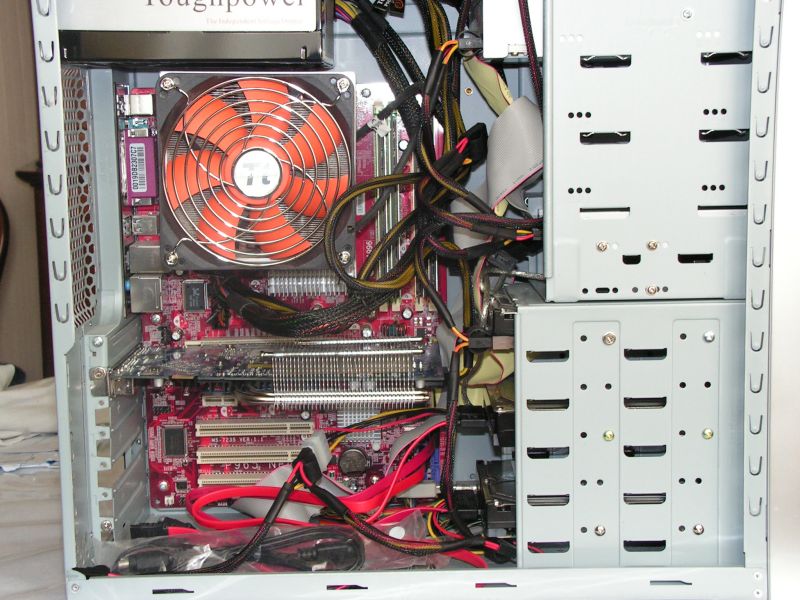

Voici la tour avant d'être fermée :

La carte graphique fanless contribue fortement à augmenter la température du boîtier.

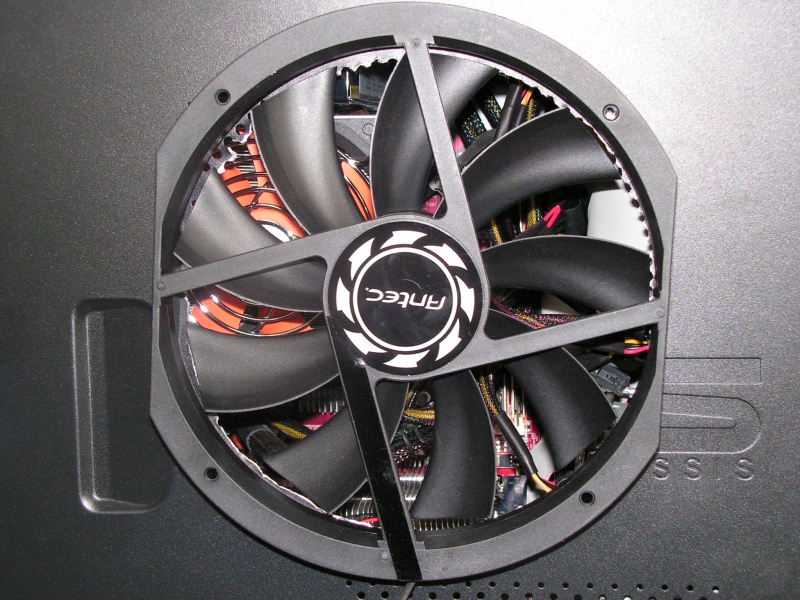

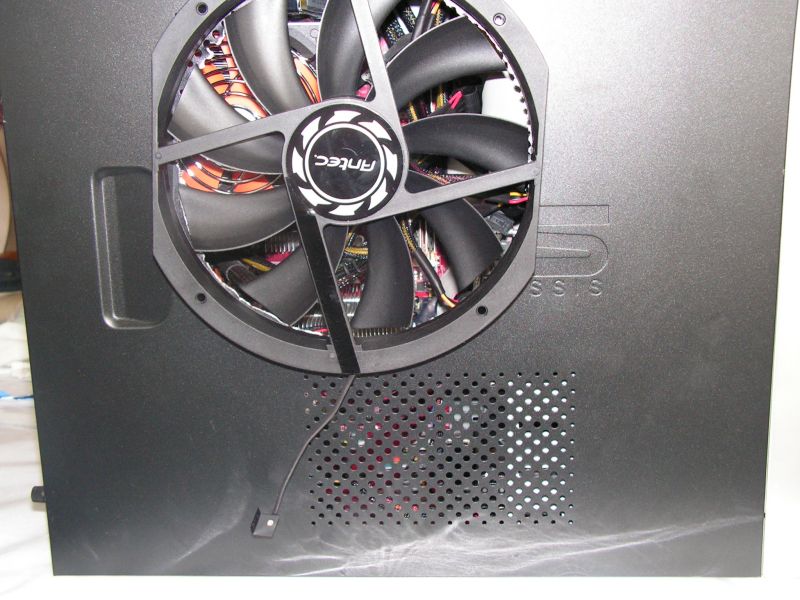

Vue du boîtier fermé :


Le ventilateur déjà imposant du processeur paraît bien minuscule...


La température du boîtier est maintenant de 29°C soit un gain de l'ordre d'une dizaine de degrés.
